螺杆空压机的转子构造及故障原因

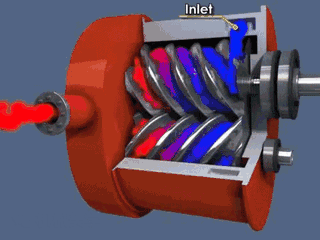

螺杆空压机的最核心的部分就是空压机的主机，空压机的主机里含有的最关键零件就是相互啮合的转子，了解的转子的构造和原理可以让我们更加了解空压机，对日常需要注意的地方有更好地认识

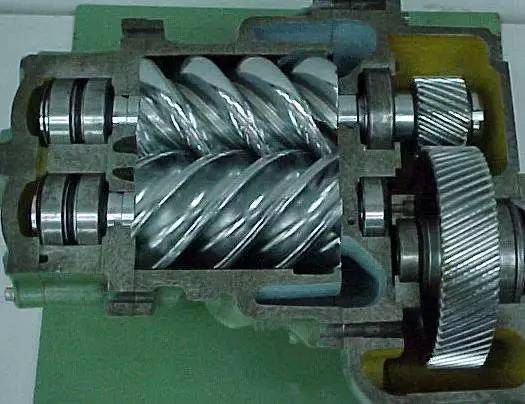

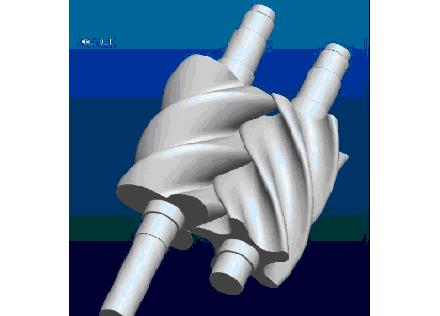

空压机的主机转子部件由主动转子（阳转子）、从动转子（阴转子）、主轴承、止推轴承、轴承压盖、平衡活塞以及平衡活塞套等零件组成。

1.正常机械磨损和老化

1.1转子阴阳齿道外径的磨损；

1.2转子缸筒的正常磨损。

2.人为的机械损坏

2.1阴阳转子齿道外径的划伤；

2.2 转子缸筒的划伤；

2.3 转子进气、排气端盖侧面划伤；

2.4 进排气端轴承的磨损及轴承端盖内圆的磨损；

2.5 转子轴承位置轴径的磨损；

2.6 阴阳转子轴端产生变形。

3.擦伤或卡死的一般部位

3.1阴、阳转子间的擦伤与卡死（咬合）；

3.2转子外径与机体内壁之间；

3.3转子排气端面与排气轴承座之间；

3.4转子吸气端的轴颈与机体的轴孔之间；

3.5转子排气端的轴颈与排气轴承座的轴孔之间。

1.空气滤芯未及时更换造成进气质量差导致转子磨损严重；润滑油随意更滑不同品牌的混合使用，往往会导致结交而导致转子磨损；

2.使用空压机油型号不合格或没按规定及时更换， 油中杂质超标导致转子、 缸筒划伤；

3.运行中排气温度过低，导致油气中水分过高，长时间运行会造成机油乳化现象发生，从而导致长时间运行使进、排气端轴承在高速重负荷旋转中得不到有效润滑而发热损坏，导致转子串轴、变形卡死；

4.由于驱动联轴齿轮啮合间隙或齿轮键连接故障，导致的转子驱动端轴头变形；

5.轴承质量原因引起的异常损坏。空气压缩机出现以上几种故障，一般属人为造成。在日常检修维护工作中，只要认真按照使用维护规程操作和保养，上述故障完全是能够避免的。

总之，螺杆空压机转子的吸、排气端轴颈分别由空压机体和排气轴承座上的轴承支撑着，如果空压机体、排气轴承座、转子的同轴度由于机械加工或装配的原因而没有达到设计要求，那就容易导致转子间、转子与机体、转子与其它零件之间的擦伤或转子卡死。一般轴孔与转子压缩腔的同轴度要求在0.01～0.02mm以内。

螺杆空压机压缩腔中的零件间的间隙一般以丝或mm为单位，压缩腔内零件之间是动配合，如果设计的间隙值偏小，再加上制造过程的误差，则容易出现转子被擦伤或卡住的现象。转子与机体的间隙一般为0.1mm左右，转子排气端面与排气轴承座的间隙为0.05～0.1mm。

空压机在拆卸过程中，因为轴承与转子轴是紧配合，拆卸力度如果太大将会导致零件的变形，零件自身的同轴度将降低。

空压机在装配后，需要检查装配件的总体同轴度，如果同轴度超差也会导致零件间的擦伤或转子被卡死。




在空气压缩机正常运行中，出现声音异常、振动变大、排气温度长期过高、电流过载现象，就要停机进行认真检查。应着重检查空气压缩机轴承是否损坏、转子轴端部是否变形。如果能够及时检测发现转子端轴承损坏，并立即停机，就不会造成轴承发热卡死的现象，不会造成大的机械部件损坏。如果不能及时发现转子端轴承损坏，空气压缩机长时间运行，一般情况下会出现轴承内圆与转子安装轴承位置摩擦滑动，严重的会出现转子轴承位置发蓝、拉毛变细，或者出现转子端盖的轴承因内圆卡死致使轴承外圆转动，从而使端盖轴承孔变大或失圆。甚至还会出现因轴承损坏直接导致转子在大功率的作用下变形，破坏转子同轴度。

阴阳转子的检测一般要看转子磨损和划伤情况，它的啮合磨损不得小于名称直径的0.5mm-0.7mm。划伤面积不得大于25mm2，深度不得大于1.5mm，转子轴端不同轴度不得大于0.010mm。
